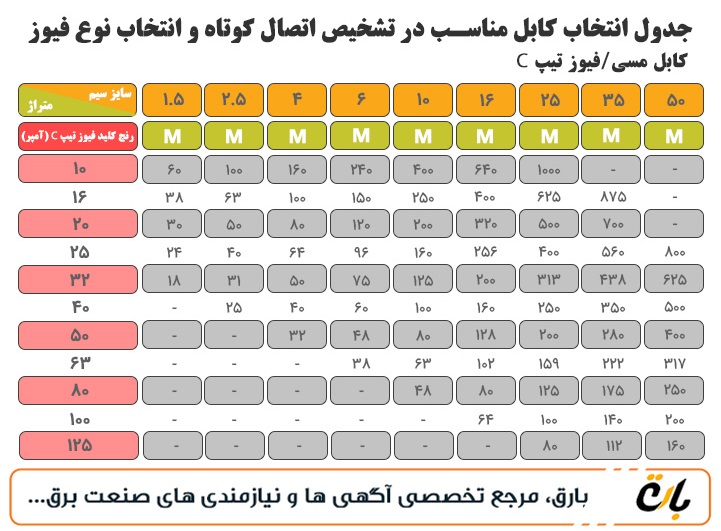

جدول محاسبه طول کابل در تشخیص اتصال کوتاه و انتخاب بهینه فیوز و سیم

انتخاب درست نوع فیوز و سیم در سیستم‌های الکتریکی به عوامل مختلفی بستگی دارد که یکی از مهم‌ترین آن‌ها متراژ کابل است. طول کابل‌ها می‌تواند به طور مستقیم بر عملکرد سیستم الکتریکی، ایمنی و پایداری آن تاثیر بگذارد. در این مقاله به بررسی تاثیر متراژ کابل در تشخیص اتصال کوتاه و انتخاب نوع فیوز و سیم مناسب می‌پردازیم.

تاثیر متراژ کابل بر تشخیص اتصال کوتاه

اتصال کوتاه به عنوان یکی از خطرناک‌ترین حالت‌های خطا در سیستم‌های الکتریکی شناخته می‌شود. جریان اتصال کوتاه معمولاً بسیار بالاست و اگر به درستی شناسایی و مدیریت نشود، می‌تواند باعث آسیب به تجهیزات و حتی بروز حریق شود.

طول کابل به شکل قابل توجهی بر مقدار جریان اتصال کوتاه تاثیر می‌گذارد. افزایش طول کابل باعث افزایش مقاومت اهمی و امپدانس کابل می‌شود که این امر کاهش جریان اتصال کوتاه را به دنبال دارد. در نتیجه، فیوز یا سیستم حفاظتی ممکن است نتواند به سرعت و به‌طور موثر خطا را تشخیص دهد و جریان را قطع کند. بنابراین، در طراحی سیستم‌های حفاظتی باید به طول کابل و تاثیر آن بر جریان اتصال کوتاه توجه ویژه‌ای داشت.

تاثیر متراژ کابل در انتخاب فیوز مناسب

انتخاب فیوز مناسب یکی از عوامل حیاتی در ایمنی سیستم‌های الکتریکی است. فیوزها باید قادر باشند جریان اتصال کوتاه را به سرعت تشخیص داده و مدار را قطع کنند. اما طول کابل می‌تواند بر عملکرد فیوزها تاثیرگذار باشد.

• کاهش جریان اتصال کوتاه: همان‌طور که ذکر شد، افزایش طول کابل باعث کاهش جریان اتصال کوتاه می‌شود. این موضوع ممکن است باعث شود فیوزهای با جریان قطع بالاتر نتوانند به درستی عمل کنند.
• زمان عملکرد فیوز: مقاومت بالاتر کابل‌های طولانی می‌تواند باعث افزایش زمان عملکرد فیوز شود، که این امر خطرات ناشی از تاخیر در قطع مدار را افزایش می‌دهد.

برای جبران این اثرات، باید فیوزهایی انتخاب شوند که با توجه به مشخصات کابل و جریان اتصال کوتاه در متراژهای مختلف، بهینه عمل کنند.

تاثیر متراژ کابل در انتخاب سیم مناسب

انتخاب سیم مناسب نیز به طور مستقیم تحت تاثیر متراژ کابل قرار دارد. عواملی که باید در نظر گرفته شوند عبارتند از:

1. افت ولتاژ: افزایش طول کابل باعث افزایش افت ولتاژ در مسیر می‌شود. برای حفظ ولتاژ مورد نیاز در مصرف‌کننده‌ها، باید از سیم‌هایی با سطح مقطع بزرگ‌تر استفاده شود.
2. جریان مجاز: طول کابل بر میزان جریان مجاز عبوری از سیم تاثیر می‌گذارد. در کابل‌های بلند، به دلیل افت ولتاژ و گرم شدن بیش از حد سیم، ممکن است نیاز به استفاده از سیم‌هایی با ظرفیت جریان بالاتر باشد.
3. تلفات حرارتی: طول کابل می‌تواند باعث افزایش مقاومت کلی مدار و در نتیجه افزایش تلفات حرارتی شود. برای جلوگیری از گرم شدن بیش از حد کابل‌ها، باید از سیم‌هایی با عایق مناسب و ظرفیت حرارتی بالا استفاده کرد.

نکات عملی در طراحی سیستم‌های الکتریکی با کابل‌های طولانی

1. محاسبه دقیق افت ولتاژ: باید افت ولتاژ در طول کابل به دقت محاسبه شود و سطح مقطع سیم به گونه‌ای انتخاب شود که افت ولتاژ در محدوده مجاز باقی بماند.
2. انتخاب فیوز مناسب: فیوزهایی با حساسیت مناسب باید انتخاب شوند تا در شرایط کاهش جریان اتصال کوتاه به درستی عمل کنند.
3. استفاده از کابل با کیفیت: استفاده از کابل‌های با عایق و هادی با کیفیت می‌تواند تاثیرات منفی افزایش طول کابل را کاهش دهد.
4. طراحی مدار با کاهش طول کابل: در صورت امکان، طول کابل‌ها باید کاهش یابد تا اثرات منفی کمتر شود. این امر می‌تواند از طریق طراحی مناسب محل تجهیزات و تابلوهای توزیع انجام شود.

نتیجه‌گیری

متراژ کابل یکی از عوامل کلیدی در طراحی سیستم‌های الکتریکی است که بر تشخیص اتصال کوتاه، انتخاب فیوز و سیم مناسب تاثیرگذار است. توجه به افت ولتاژ، جریان اتصال کوتاه و ظرفیت حرارتی کابل‌ها می‌تواند به بهبود ایمنی و کارایی سیستم‌های الکتریکی کمک کند. بنابراین، محاسبات دقیق و استفاده از تجهیزات مناسب با توجه به طول کابل، از اهمیت بالایی برخوردار است.
