جبران ساز توان راکتیو یکی از اجزای کلیدی در بهینه‌سازی عملکرد شبکه‌های برق است. این تجهیزات به منظور بهبود ضریب توان، کاهش تلفات انرژی و افزایش پایداری سیستم‌های الکتریکی استفاده می‌شوند. در این مقاله، به بررسی اصول عملکرد، انواع، مزایا و کاربردهای جبران سازهای توان راکتیو پرداخته می‌شود.
1. مفهوم توان راکتیو و نیاز به جبران سازی
توان راکتیو بخشی از توان الکتریکی است که به جای انجام کار مفید، صرف ایجاد و حفظ میدان‌های مغناطیسی در تجهیزات الکتریکی مانند ترانسفورماتورها و موتورها می‌شود. این توان اگرچه ضروری است، اما باعث افزایش جریان در شبکه و کاهش بهره‌وری سیستم می‌شود. جبران ساز توان راکتیو با کاهش یا حذف توان راکتیو اضافی، عملکرد شبکه را بهینه می‌کند.
2. انواع جبران سازهای توان راکتیو
جبران سازهای توان راکتیو بر اساس فناوری و کاربرد به دسته‌های زیر تقسیم می‌شوند:

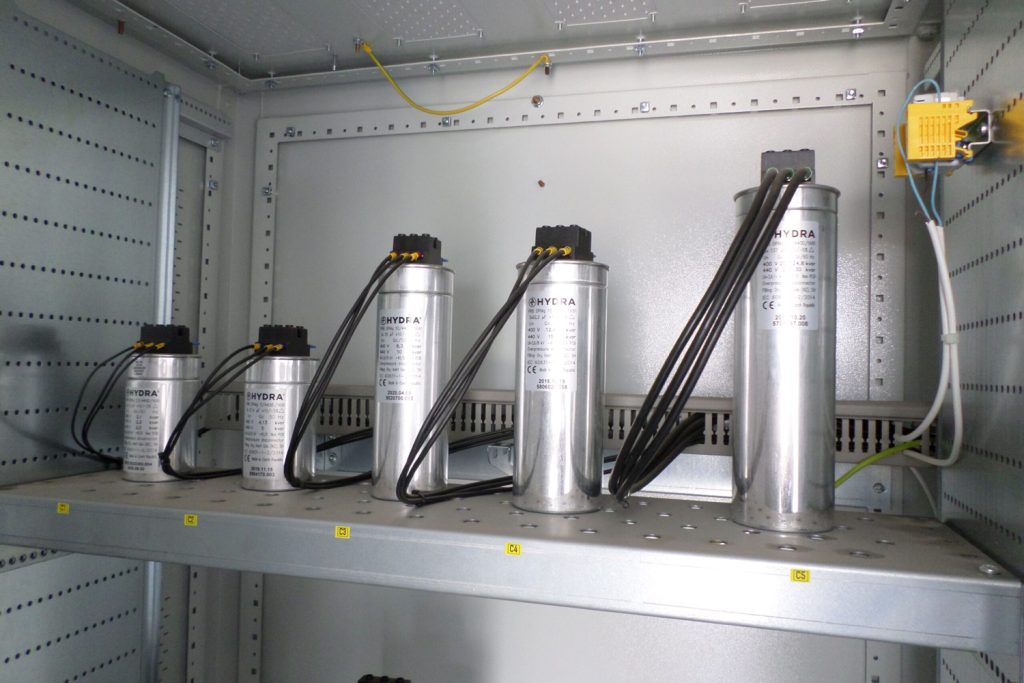

بانک خازن (Capacitor Banks):
بانک خازن مجموعه‌ای از خازن‌هاست که برای جبران توان راکتیو و بهبود ضریب توان در شبکه استفاده می‌شود. این دستگاه معمولاً در بارهای ثابت یا تغییرات اندک کاربرد دارد و با کاهش جریان اضافی، تلفات انرژی را کم می‌کند.
- رایج‌ترین و اقتصادی‌ترین نوع جبران ساز.
- مناسب برای جبران توان راکتیو در بارهای ثابت یا تغییرات کم.

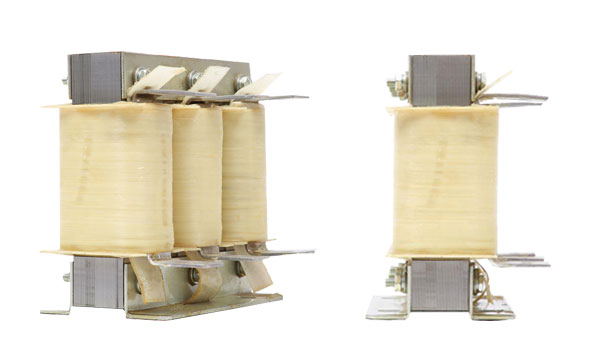

راکتورهای القایی (Inductive Reactors):
تجهیزی است که برای کاهش توان راکتیو اضافی در شرایطی که ولتاژ سیستم بالاست، به کار می‌رود. این وسیله معمولاً در سیستم‌های ولتاژ بالا برای کنترل توان راکتیو مورد استفاده قرار می‌گیرد.
- برای جبران توان راکتیو اضافی در شرایطی که ولتاژ سیستم بالاست.
- معمولاً در سیستم‌های ولتاژ بالا کاربرد دارند.

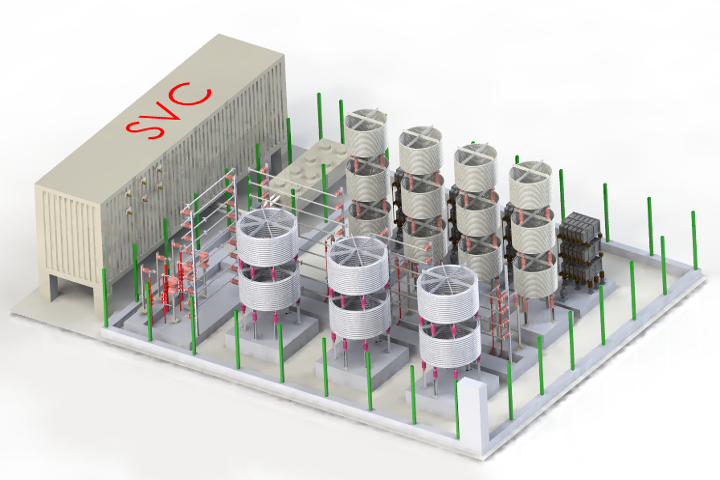

جبران سازهای استاتیک (Static Var Compensators – SVC):
سیستم‌های الکترونیکی پیشرفته‌ای هستند که به صورت دینامیکی توان راکتیو را تنظیم می‌کنند. این جبران‌سازها در شبکه‌های با بار متغیر و نیاز به کنترل دقیق، بسیار مؤثر هستند.
- سیستم‌های پیشرفته‌ای که به صورت دینامیکی توان راکتیو را تنظیم می‌کنند.
- مناسب برای سیستم‌هایی با بارهای متغیر و نیاز به کنترل دقیق.

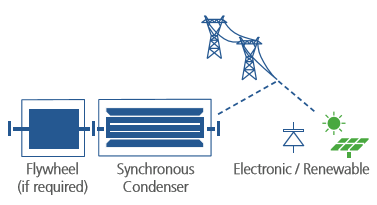

جبران سازهای سنکرون (Synchronous Condensers):
تجهیزاتی شبیه به ژنراتورهای سنکرون هستند که به صورت پویا توان راکتیو تولید یا جذب می‌کنند. این دستگاه‌ها برای حفظ پایداری و کیفیت توان در شبکه‌های بزرگ و حساس به کار می‌روند.
- شبیه ژنراتورهای سنکرون کار می‌کنند و توان راکتیو را به صورت پویا جبران می‌کنند.
- معمولاً در شبکه‌های بزرگ و حساس استفاده می‌شوند.
3. مزایای استفاده از جبران سازهای توان راکتیو
- بهبود ضریب توان: کاهش توان راکتیو باعث افزایش ضریب توان شده و بهره‌وری سیستم را افزایش می‌دهد.
- کاهش تلفات انرژی: کاهش جریان‌های اضافی منجر به کاهش تلفات اهمی در خطوط انتقال و توزیع می‌شود.
- پایداری ولتاژ: جبران توان راکتیو، افت ولتاژ را کاهش داده و پایداری سیستم را بهبود می‌بخشد.
- افزایش ظرفیت شبکه: با کاهش جریان‌های اضافی، ظرفیت خطوط انتقال و توزیع آزاد می‌شود.
- کاهش هزینه‌ها: هزینه‌های انرژی و نگهداری تجهیزات به دلیل کاهش استهلاک و تلفات کاهش می‌یابد.
4. کاربردهای جبران سازهای توان راکتیو
جبران سازهای توان راکتیو در صنایع مختلف و شبکه‌های توزیع برق کاربرد دارند، از جمله:
- صنایع سنگین: مانند فولاد و سیمان، که بارهای بزرگی دارند و نیاز به جبران توان راکتیو بالاست.
- سیستم‌های انتقال برق: برای کاهش افت ولتاژ و افزایش ظرفیت انتقال.
- شبکه‌های توزیع: برای بهبود کیفیت توان در مناطق شهری و روستایی.
- انرژی‌های تجدیدپذیر: در مزارع بادی و خورشیدی برای حفظ پایداری شبکه.
5. چالش‌ها و راه‌حل‌ها
اگرچه جبران سازهای توان راکتیو نقش مهمی در بهبود عملکرد شبکه برق دارند، اما چالش‌هایی نیز وجود دارد:
- هزینه اولیه: نصب تجهیزات پیشرفته مانند SVC ممکن است هزینه‌بر باشد.
- نگهداری: برخی از انواع جبران سازها نیاز به نگهداری منظم دارند.
- هماهنگی با سیستم: طراحی و نصب نادرست می‌تواند منجر به ناپایداری شبکه شود.
راه‌حل‌ها شامل استفاده از تجهیزات با کیفیت بالا، طراحی دقیق بر اساس نیازهای سیستم و انجام تعمیرات پیشگیرانه است.
6. نتیجه‌گیری
جبران ساز توان راکتیو به عنوان یکی از ابزارهای کلیدی در مدیریت توان در شبکه برق، نقش حیاتی در بهبود بهره‌وری، کاهش تلفات انرژی و افزایش پایداری سیستم‌های الکتریکی ایفا می‌کند. با انتخاب صحیح نوع جبران ساز و طراحی مناسب، می‌توان بهره‌وری سیستم‌های الکتریکی را به میزان قابل توجهی افزایش داد.
ترجمه و جمع آوری:
واحد تحقیق و توسعه بارق، Baregh
بارق، مرجع آگهی ها و نیازمندی های صنعت برق
