در سیستم‌های الکتریکی و الکترونیکی، ابزارها و تجهیزات مختلفی برای بهبود عملکرد مدارها و شبکه‌ها استفاده می‌شود. دو ابزار پرکاربرد در این زمینه چوک (Choke) و فیلتر هارمونیک (Harmonic Filter) هستند که هرکدام عملکرد و کاربرد متفاوتی دارند. در این مقاله به بررسی تفاوت‌ها، شباهت‌ها و نقش هر یک در شبکه‌های الکتریکی می‌پردازیم.
چوک (Choke)
تعریف:
چوک یک سلف (Inductor) است که برای کاهش نرخ تغییر جریان (dI/dt) طراحی شده است. این تجهیز با استفاده از خاصیت خودالقایی خود، مانع عبور جریان‌های متناوب با فرکانس بالا یا کاهش نویز در مدارها می‌شود.
عملکرد:
چوک با ایجاد مقاومت بالا در برابر جریان‌های فرکانس بالا و نویز، موجب کاهش تغییرات سریع جریان و تنظیم آن در مدار می‌شود. به عبارت دیگر، این تجهیز برای بهبود پایداری جریان طراحی شده است.
کاربردها:
- کاهش هارمونیک‌های جریان در مدارهای الکترونیکی.
- حذف نویزهای فرکانس بالا.
- محافظت از دستگاه‌های حساس در برابر نوسانات جریان.
- تنظیم جریان در مدارهای الکتریکی و الکترونیکی.
فیلتر هارمونیک (Harmonic Filter)
تعریف:
فیلتر هارمونیک سیستمی است که برای حذف یا کاهش هارمونیک‌های مزاحم از سیگنال‌ها یا شبکه برق طراحی شده است. این هارمونیک‌ها معمولاً ناشی از عملکرد دستگاه‌های غیرخطی مانند اینورترها، درایوهای موتور، یا تجهیزات الکترونیک قدرت هستند.
عملکرد:
فیلتر هارمونیک می‌تواند به صورت پسیو (Passive) یا اکتیو (Active) عمل کند:

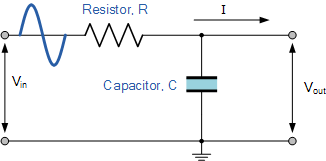

- فیلتر پسیو: با استفاده از ترکیب سلف، خازن و مقاومت برای حذف هارمونیک‌های خاص طراحی می‌شود.

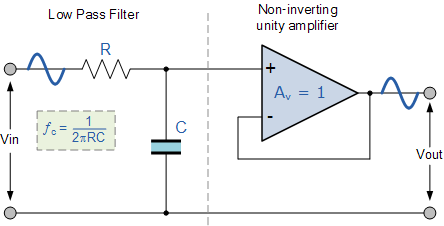

- فیلتر اکتیو: از مدارهای پیشرفته‌تر برای اندازه‌گیری و جبران هارمونیک‌ها استفاده می‌کند.
کاربردها:
- بهبود کیفیت توان در شبکه‌های برق.
- کاهش تأثیر هارمونیک‌ها بر تجهیزات حساس.
- جلوگیری از افزایش دما و کاهش راندمان تجهیزات.
- جلوگیری از بروز پدیده رزنانس در شبکه.

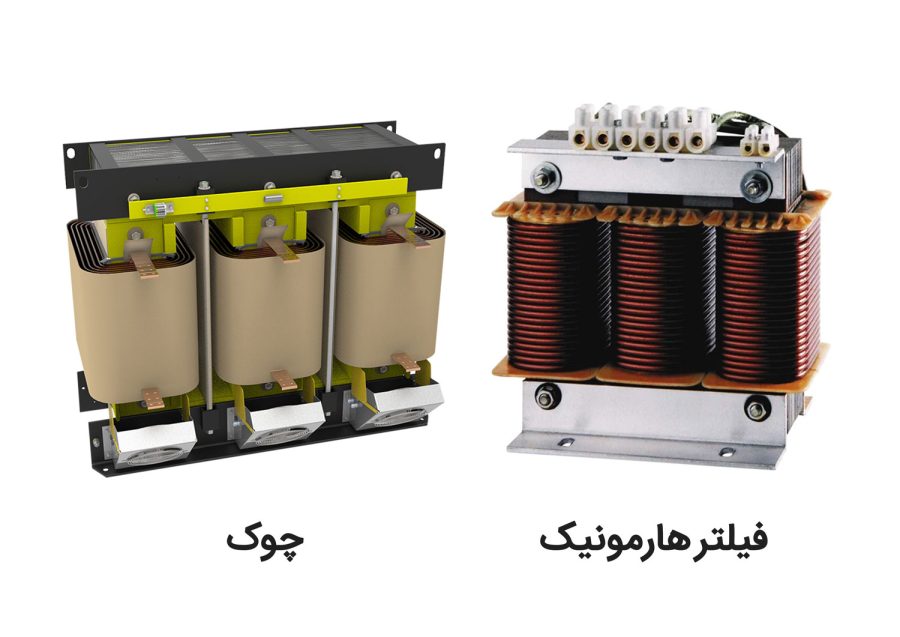

مقایسه چوک و فیلتر هارمونیک
| ویژگی | چوک | فیلتر هارمونیک |
|---|---|---|
| هدف اصلی | کاهش جریان‌های فرکانس بالا یا نویز | حذف یا کاهش هارمونیک‌های مزاحم |
| اجزای اصلی | سلف | ترکیب سلف، خازن و مقاومت |
| نوع کارکرد | کنترل جریان و نویز | بهبود کیفیت توان و حذف هارمونیک |
| کاربرد تخصصی | محافظت از دستگاه‌ها در برابر نویز | کاهش تأثیر هارمونیک‌ها در شبکه برق |
ارتباط و تفاوت اصلی
اگرچه چوک و فیلتر هارمونیک هر دو می‌توانند در کاهش اثرات هارمونیک‌ها یا نویزهای فرکانس بالا نقش داشته باشند، اما کاربرد و عملکرد آن‌ها اساساً متفاوت است. چوک به‌صورت خاص برای محدود کردن نرخ تغییرات جریان و کاهش نویز استفاده می‌شود، در حالی که فیلتر هارمونیک به‌طور مستقیم برای حذف هارمونیک‌ها و بهبود کیفیت توان طراحی شده است.
کاربرد مشترک:
در برخی از فیلترهای هارمونیک (به‌ویژه فیلترهای پسیو)، از چوک به‌عنوان بخشی از طراحی برای حذف فرکانس‌های خاص استفاده می‌شود. با این حال، وظیفه اصلی هر یک از این تجهیزات در شبکه‌های الکتریکی متفاوت است.
نتیجه‌گیری:
- چوک ابزاری ساده و مؤثر برای کاهش نویز و تنظیم جریان در مدارهای الکتریکی است.
- فیلتر هارمونیک سیستمی پیشرفته‌تر است که به طور خاص برای کاهش هارمونیک‌ها و بهبود کیفیت توان شبکه طراحی شده است.
انتخاب بین این دو تجهیز به نیازهای خاص شبکه یا مدار بستگی دارد. اگر هدف شما کنترل نویز و تغییرات جریان است، چوک گزینه مناسبی خواهد بود. اما اگر به دنبال حذف هارمونیک‌ها و بهبود کیفیت توان هستید، استفاده از فیلتر هارمونیک ضروری است.
