مدارهای الکتریکی از اجزای مختلفی تشکیل شده‌اند که هر یک نقش منحصر به فردی در تعیین رفتار کلی سیستم دارند. از میان این اجزا، رزیستانس (مقاومت)، اندوکتانس (سلف) و کاپاسیتانس (خازن) به عنوان سه ویژگی اساسی در تحلیل مدارها اهمیت بسیاری دارند. در این مقاله، به بررسی تأثیر هر یک از این عوامل در مدارهای الکتریکی می‌پردازیم.
1. رزیستانس (مقاومت)
رزیستانس به عنوان خاصیتی که جریان الکتریکی را در مدار محدود می‌کند، شناخته می‌شود. واحد اندازه‌گیری آن اهم (Ω) است و در اغلب موارد توسط مواد مقاومتی نظیر کربن یا فلزات خاص در مدارها اعمال می‌شود. تأثیر اصلی رزیستانس به صورت زیر است:
- کاهش جریان: مقاومت با ایجاد افت ولتاژ در مدار، جریان عبوری را محدود می‌کند. طبق قانون اهم (V = IR)، میزان جریان به طور مستقیم با مقدار مقاومت رابطه معکوس دارد.
- تبدیل انرژی به حرارت: مقاومت انرژی الکتریکی را به انرژی حرارتی تبدیل می‌کند که این امر می‌تواند در طراحی مدارهای الکتریکی به عنوان یک چالش یا فرصت مورد استفاده قرار گیرد.
- تأثیر در پاسخ زمانی مدارها: در مدارهای RC، زمان پاسخ سیستم به مقدار مقاومت بستگی دارد. مقدار بیشتر مقاومت زمان شارژ و تخلیه خازن را افزایش می‌دهد.
2. اندوکتانس (سلف)
اندوکتانس خاصیتی است که ناشی از ایجاد میدان مغناطیسی در اطراف یک سیم حامل جریان است. این ویژگی در مدارهای AC و همچنین در تحلیل گذرا (Transient) اهمیت زیادی دارد. واحد اندازه‌گیری اندوکتانس هانری (H) است و تأثیرات آن شامل موارد زیر است:
- تولید نیروی ضدالکتروموتیو (EMF): طبق قانون لنز، اندوکتانس با تغییر جریان مخالفت می‌کند و نیروی ضدالکتروموتیو ایجاد می‌کند که باعث می‌شود تغییرات سریع جریان در مدار کاهش یابد.
- فیلترینگ در فرکانس‌های پایین: سلف‌ها در فرکانس‌های پایین به راحتی جریان را عبور می‌دهند، اما در فرکانس‌های بالا مانند یک مقاومت عمل می‌کنند.
- ذخیره انرژی: اندوکتانس انرژی را به صورت میدان مغناطیسی ذخیره می‌کند که می‌تواند در مدارهای نوسانی و سیستم‌های انرژی‌زا استفاده شود.
3. کاپاسیتانس (خازن)
کاپاسیتانس توانایی ذخیره انرژی الکتریکی به صورت میدان الکتریکی است و واحد اندازه‌گیری آن فاراد (F) می‌باشد. خازن‌ها در مدارهای AC و DC کاربردهای گسترده‌ای دارند. تأثیر کاپاسیتانس در مدارها عبارت است از:
- ذخیره و تخلیه انرژی: خازن‌ها با ذخیره انرژی در میدان الکتریکی، می‌توانند جریان‌های ناگهانی را تأمین کنند یا به عنوان یک منبع پشتیبان عمل کنند.
- فیلترینگ در فرکانس‌های بالا: خازن‌ها تمایل دارند جریان‌های فرکانس بالا را عبور دهند و مانع عبور جریان‌های فرکانس پایین شوند.
- کنترل زمان پاسخ مدار: در مدارهای RC و LC، زمان شارژ و تخلیه خازن‌ها تأثیر مستقیمی بر رفتار دینامیکی سیستم دارد.
4. تعامل بین رزیستانس، اندوکتانس و کاپاسیتانس
در مدارهای واقعی، این سه مؤلفه به صورت همزمان عمل می‌کنند و تعامل آن‌ها رفتار کلی مدار را تعیین می‌کند. برای مثال:

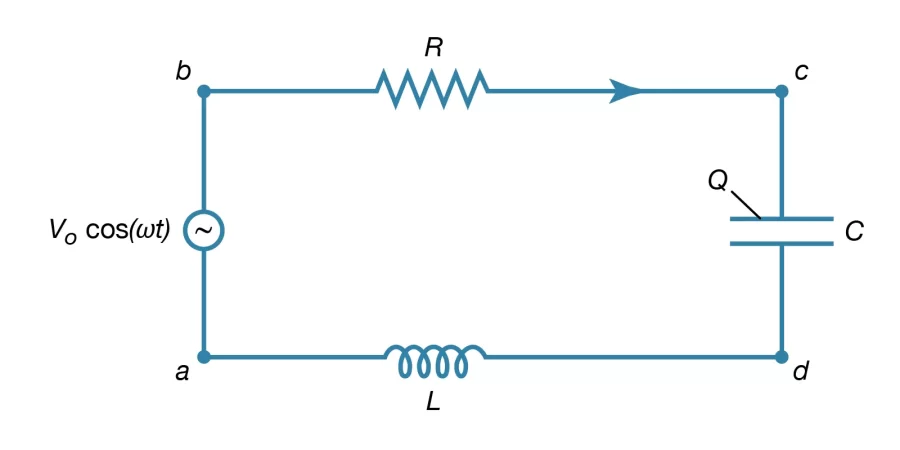

- مدارهای RLC: در این نوع مدارها، مقاومت، سلف و خازن به صورت ترکیبی عمل می‌کنند و پاسخ‌های فرکانسی خاصی تولید می‌کنند. این مدارها می‌توانند به صورت تقویت‌کننده‌ها یا فیلترهای الکتریکی استفاده شوند.
- تضعیف یا تشدید سیگنال: بسته به مقادیر این اجزا، مدار می‌تواند به عنوان یک فیلتر پایین‌گذر، بالاگذر یا میان‌گذر عمل کند.
- پاسخ گذرا: در مدارهای RLC، وجود این سه عنصر منجر به ایجاد نوسانات گذرا می‌شود که بسته به نوع میرایی سیستم می‌تواند حالت‌های زیرمیرایی، بحرانی یا فرامیرایی داشته باشد.
نتیجه‌گیری
رزیستانس، اندوکتانس و کاپاسیتانس سه عنصر کلیدی در طراحی و تحلیل مدارهای الکتریکی هستند. درک صحیح از تأثیرات هر یک از این ویژگی‌ها و تعامل آن‌ها با یکدیگر، به طراحان و مهندسان کمک می‌کند تا مدارهایی بهینه با عملکرد موردنظر ایجاد کنند. بررسی عمیق این عناصر در کاربردهای عملی مانند فیلترها، تقویت‌کننده‌ها و مدارهای نوسانی، کلید موفقیت در طراحی سیستم‌های الکتریکی پیشرفته است.
