تاثیر توان اکتیو و راکتیو در شبکه برق

توان الکتریکی که در شبکه برق مورد استفاده قرار می‌گیرد، به دو دسته کلی تقسیم می‌شود: توان اکتیو (Active Power) و توان راکتیو (Reactive Power). این دو نوع توان نقش‌های متفاوت و مکملی در عملکرد سیستم‌های الکتریکی ایفا می‌کنند. در این مقاله، به بررسی تفاوت‌ها، تأثیرات و اهمیت مدیریت توان اکتیو و راکتیو در شبکه‌های برق پرداخته می‌شود.

1. توان اکتیو: انرژی واقعی سیستم

توان اکتیو توان مفیدی است که برای انجام کار واقعی در یک سیستم الکتریکی مصرف می‌شود. این توان معمولاً به صورت حرارت، نور یا حرکت مکانیکی در تجهیزات و دستگاه‌ها قابل مشاهده است. واحد اندازه‌گیری توان اکتیو، وات (W) یا کیلووات (kW) است.

2. توان راکتیو: پشتیبان توان اکتیو

توان راکتیو توان غیرمفیدی است که برای ایجاد و حفظ میدان مغناطیسی در تجهیزات الکتریکی مانند ترانسفورماتورها و الکتروموتورها مورد نیاز است. این توان، کار مفیدی انجام نمی‌دهد اما برای عملکرد صحیح دستگاه‌های الکتریکی ضروری است. واحد اندازه‌گیری توان راکتیو، وار (VAR) یا کیلووار (kVAR) است.

3. ضریب توان و تأثیر آن در شبکه

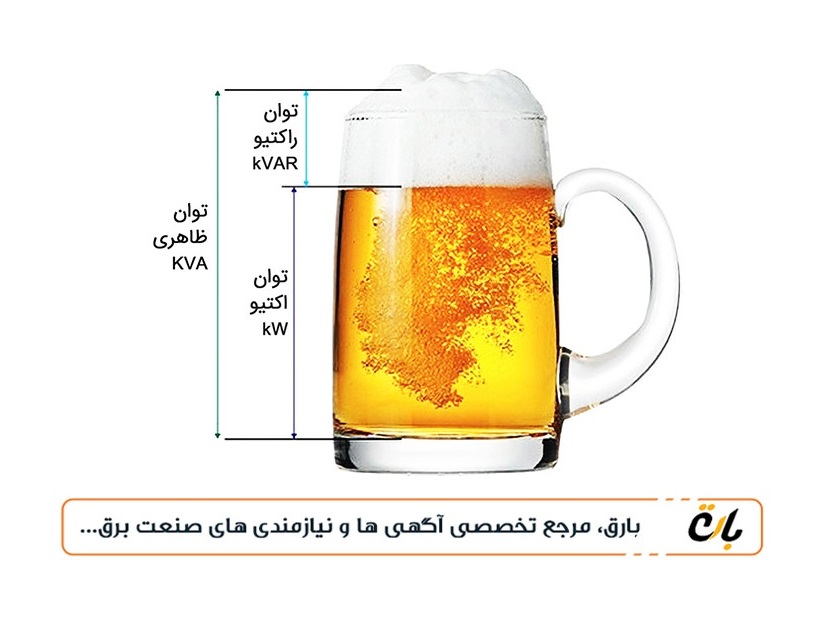

ضریب توان (𝑅𝑌𝑔𝑔 𝑜𝑛𝑔𝑒) معیاری برای سنجش نسبت توان اکتیو به توان ظاهری (جمع برداری توان اکتیو و راکتیو) است. ضریب توان بالا نشان‌دهنده بهره‌وری بیشتر سیستم و کاهش تلفات انرژی است. ضریب توان پایین باعث افزایش جریان‌های اضافی و افت ولتاژ می‌شود که عملکرد شبکه را تحت تأثیر قرار می‌دهد.

4. تأثیر توان راکتیو بر شبکه برق

• افزایش تلفات انرژی: جریان‌های اضافی ناشی از توان راکتیو باعث افزایش تلفات اهمی در خطوط انتقال و توزیع می‌شوند.
• افت ولتاژ: توان راکتیو می‌تواند افت ولتاژ در شبکه را تشدید کند، که این موضوع به کاهش کیفیت توان منجر می‌شود.
• ظرفیت انتقال محدود: حضور توان راکتیو در سیستم، ظرفیت خطوط انتقال را کاهش داده و توان کمتری برای مصرف‌کنندگان نهایی فراهم می‌کند.

5. مدیریت توان راکتیو و بهبود ضریب توان

برای مدیریت توان راکتیو و بهبود ضریب توان، از تجهیزاتی مانند بانک خازن، راکتورها و جبران‌سازهای توان راکتیو استفاده می‌شود. این تجهیزات با جبران توان راکتیو، جریان اضافی را کاهش داده و عملکرد شبکه را بهبود می‌بخشند.

6. مزایای بهبود ضریب توان

• کاهش هزینه‌های انرژی: با کاهش جریان‌های اضافی، تلفات انرژی کمتر شده و هزینه‌های برق کاهش می‌یابد.
• افزایش بهره‌وری سیستم: بهبود ضریب توان باعث آزادسازی ظرفیت خطوط انتقال و توزیع می‌شود.
• کاهش استهلاک تجهیزات: کاهش جریان‌های اضافی، فشار کمتری بر تجهیزات شبکه وارد کرده و طول عمر آن‌ها را افزایش می‌دهد.

7. کاربردهای عملی در شبکه‌های برق

در شبکه‌های برق صنعتی و خانگی، مدیریت توان راکتیو و بهبود ضریب توان از طریق نصب بانک‌های خازنی و سیستم‌های جبران‌ساز انجام می‌شود. این اقدامات نه تنها کیفیت توان را بهبود می‌بخشند، بلکه هزینه‌های عملیاتی را نیز کاهش می‌دهند.

8. نتیجه‌گیری

توان اکتیو و راکتیو هر دو نقش حیاتی در عملکرد سیستم‌های الکتریکی ایفا می‌کنند. در حالی که توان اکتیو مستقیماً به انجام کار مفید اختصاص دارد، توان راکتیو به عنوان پشتیبان برای حفظ عملکرد صحیح تجهیزات عمل می‌کند. مدیریت مؤثر توان راکتیو و بهبود ضریب توان، کلید کاهش تلفات انرژی، بهبود بهره‌وری و کاهش هزینه‌های شبکه برق است.
