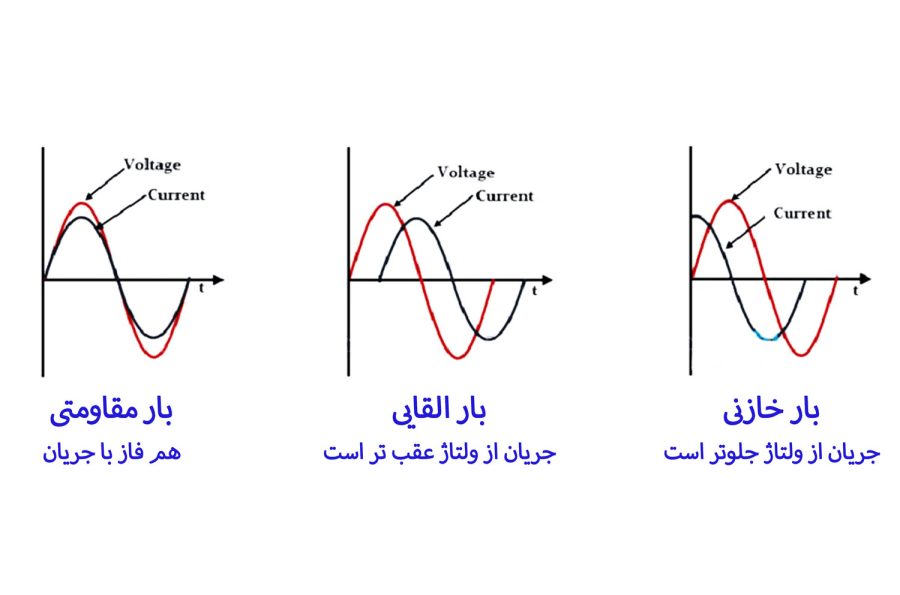

در سیستم‌های الکتریکی، مصرف‌کننده‌ها یا بارها بر اساس ویژگی‌های الکتریکی خود دسته‌بندی می‌شوند. هر یک از این بارها تأثیر متفاوتی بر روی شبکه برق دارند و طراحی تجهیزات مرتبط با آن‌ها نیازمند شناخت دقیق خصوصیاتشان است. در ادامه، انواع این بارها به ترتیب توضیح داده شده است:

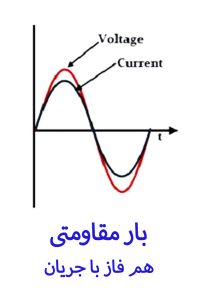

1. بارهای مقاومتی (Resistive Loads)
بارهای مقاومتی رایج‌ترین نوع بارها در سیستم‌های الکتریکی هستند. این نوع بارها تنها توان اکتیو مصرف می‌کنند و ضریب توان آن‌ها برابر با یک (PF=1) است. در این بارها ولتاژ و جریان هم‌فاز هستند، به این معنی که هیچ توان راکتیوی مصرف یا تولید نمی‌شود.
مثال‌ها:
- لامپ‌های رشته‌ای
- هیترها و المنت‌های حرارتی
- بخاری‌های برقی
بارهای مقاومتی معمولاً ساده‌ترین بارها برای طراحی و تحلیل هستند و تأثیر قابل توجهی بر پایداری شبکه برق ندارند.

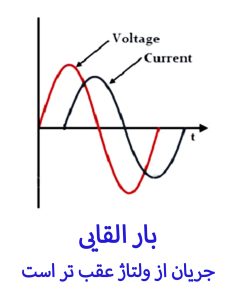

2. بارهای القایی (Inductive Loads)
بارهای القایی شامل عناصری هستند که میدان مغناطیسی تولید می‌کنند. این بارها علاوه بر توان اکتیو، توان راکتیو نیز مصرف می‌کنند و ضریب توان آن‌ها معمولاً کمتر از یک است. در این نوع بارها، جریان از ولتاژ عقب‌تر است.
مثال‌ها:
- موتورهای الکتریکی (مانند موتورهای القایی و سنکرون)
- ترانسفورماتورها
- سیم‌پیچ‌ها و راکتورها
بارهای القایی می‌توانند تأثیر منفی بر ضریب توان شبکه داشته باشند و نیاز به جبران‌سازی (مانند نصب بانک خازنی) برای بهبود کارایی شبکه دارند.

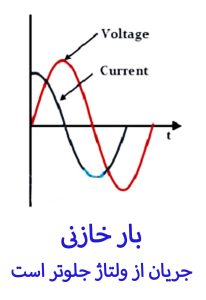

3. بارهای خازنی (Capacitive Loads)
بارهای خازنی کمتر رایج هستند اما در برخی کاربردها مانند جبران‌سازی توان راکتیو و کاهش افت ولتاژ استفاده می‌شوند. در این نوع بارها، جریان از ولتاژ جلوتر است. بارهای خازنی معمولاً توان راکتیو تولید می‌کنند.
مثال‌ها:
- بانک‌های خازنی برای اصلاح ضریب توان
- کابل‌های فشار قوی با خاصیت خازنی
- سیستم‌های قدرت خاص با تجهیزات الکترونیک قدرت

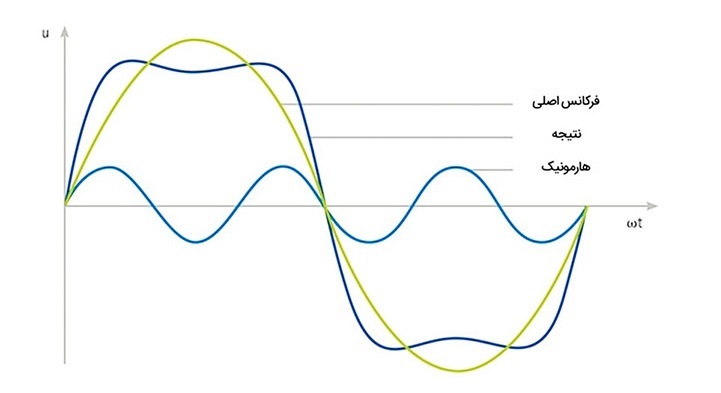

4. بارهای غیرخطی (Non-Linear Loads)
بارهای غیرخطی شامل تجهیزاتی هستند که جریان‌های هارمونیکی در شبکه ایجاد می‌کنند. این بارها شکل موج جریان را از حالت سینوسی خارج کرده و باعث مشکلاتی مانند اعوجاج ولتاژ و تلفات اضافی در سیستم می‌شوند.
مثال‌ها:
- درایوهای فرکانس متغیر (VFD)
- یکسوکننده‌ها و مبدل‌های الکترونیکی
- تجهیزات روشنایی مدرن مانند LEDها و CFLها
5. بارهای مختلط (Mixed Loads)
در بسیاری از کاربردها، بارهای موجود ترکیبی از انواع مقاومتی، القایی و خازنی هستند. این ترکیب باعث پیچیدگی بیشتر در تحلیل شبکه می‌شود.
مثال:
- سیستم‌های تهویه مطبوع که شامل موتور (بار القایی) و هیتر (بار مقاومتی) هستند.
نتیجه‌گیری
درک انواع بارها و رفتار آن‌ها در سیستم‌های الکتریکی از اهمیت بالایی برخوردار است. انتخاب تجهیزات مناسب، طراحی صحیح سیستم‌های قدرت و مدیریت شبکه برق بدون شناخت این بارها امکان‌پذیر نیست. به‌علاوه، برای بهبود بهره‌وری و کاهش تلفات، معمولاً از تجهیزات جبران‌سازی مانند بانک‌های خازنی استفاده می‌شود. تحلیل دقیق و بهینه‌سازی این بارها گامی مؤثر در جهت پایداری و کارایی شبکه برق است.
