مقدمه
زاویه خمش کابل‌ها یکی از مهم‌ترین عوامل در نصب و بهره‌برداری صحیح از سیستم‌های الکتریکی و مخابراتی است. رعایت استانداردهای مرتبط با خمش کابل‌ها تأثیر بسزایی در افزایش عمر مفید کابل، کاهش احتمال آسیب‌دیدگی، و تضمین عملکرد صحیح سیستم‌ها دارد. این مقاله به بررسی مفهوم زاویه خمش کابل‌ها، عوامل مؤثر بر آن، و پیامدهای عدم رعایت این اصول می‌پردازد.
1. تعریف زاویه خمش کابل‌ها
زاویه خمش یا شعاع خمش (Bending Radius) به حداقل شعاعی گفته می‌شود که یک کابل می‌تواند خم شود بدون آنکه به ساختار داخلی آن آسیبی وارد شود. این مقدار معمولاً به صورت نسبتی از قطر کابل بیان می‌شود (مانند “10 برابر قطر کابل”) و بسته به نوع کابل، استانداردهای خاصی برای آن تعریف شده است.

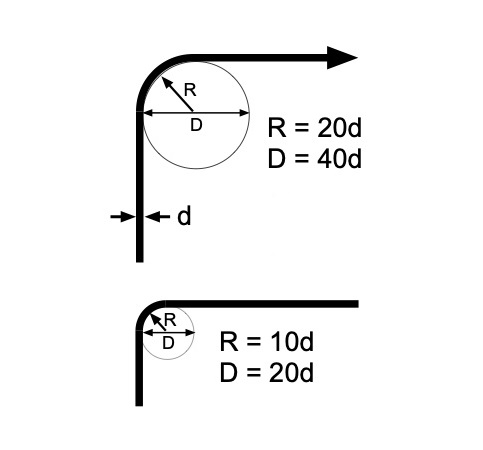

شعاع خمش معمولاً بر اساس قطر خارجی کابل محاسبه می‌شود و به‌صورت نسبتی از این قطر بیان می‌گردد. به‌عنوان مثال:

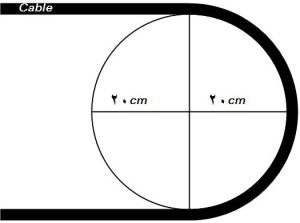

- اگر شعاع خمش یک کابل 10 برابر قطر آن باشد و قطر کابل 2 سانتی‌متر باشد، شعاع خمشی مجاز 20 سانتی‌متر خواهد بود.
- این بدان معناست که کابل باید روی دایره‌ای با شعاع حداقل 20 سانتی‌متر خم شود تا آسیبی نبیند.
2. عوامل مؤثر بر زاویه خمش کابل‌ها
زاویه خمش به ویژگی‌های ساختاری و نوع استفاده کابل بستگی دارد. مهم‌ترین عوامل شامل موارد زیر هستند:
الف) نوع کابل
- کابل‌های قدرت: این کابل‌ها به دلیل وجود رساناهای ضخیم و لایه‌های عایقی مستحکم، به شعاع خمش بزرگ‌تری نیاز دارند.
- کابل‌های فیبر نوری: این کابل‌ها بسیار حساس هستند و خمش بیش از حد می‌تواند باعث افت سیگنال یا شکست هسته نوری شود.
- کابل‌های داده و مخابراتی: انعطاف‌پذیری بالاتری دارند، اما همچنان نیازمند رعایت استانداردهای خمش برای جلوگیری از افت کیفیت سیگنال هستند.
ب) جنس مواد به‌کاررفته در کابل
- عایق و روکش کابل: جنس عایق تأثیر مستقیمی بر انعطاف‌پذیری کابل دارد. مواد نرم‌تر مانند PVC شعاع خمش کوچک‌تری دارند.
- رسانا: نوع و ساختار رسانا (تک‌رشته‌ای یا چندرشته‌ای) نیز میزان خمش‌پذیری کابل را تعیین می‌کند.
ج) دمای محیط
دمای بالا یا پایین می‌تواند بر انعطاف‌پذیری کابل تأثیر بگذارد. برای مثال، کابل‌هایی که در محیط‌های سرد نصب می‌شوند ممکن است شکننده‌تر شوند و به شعاع خمش بزرگ‌تری نیاز داشته باشند.
د) تنش مکانیکی و دینامیکی
در کابل‌هایی که در شرایط دینامیکی (مانند آسانسورها یا ماشین‌آلات متحرک) استفاده می‌شوند، رعایت زاویه خمش اهمیت بیشتری پیدا می‌کند. خم‌شدن مکرر می‌تواند به پارگی یا کاهش عمر کابل منجر شود.
3. پیامدهای عدم رعایت زاویه خمش مناسب
عدم رعایت اصول مربوط به زاویه خمش کابل‌ها می‌تواند به مشکلات زیر منجر شود:
الف) آسیب فیزیکی به کابل
فشار بیش از حد ناشی از خمش می‌تواند باعث ترک‌خوردگی یا شکافتن عایق کابل شود و خطرات جدی مانند اتصال کوتاه یا برق‌گرفتگی ایجاد کند.
ب) کاهش عمر مفید کابل
خم‌شدن مکرر یا نامناسب می‌تواند به شکستگی‌های داخلی در رساناها منجر شود و عمر مفید کابل را به شدت کاهش دهد.
ج) افت عملکرد سیگنال
در کابل‌های فیبر نوری یا مخابراتی، خمش بیش از حد می‌تواند موجب شکست نور یا افت کیفیت سیگنال شود که عملکرد کلی سیستم را تحت تأثیر قرار می‌دهد.
د) افزایش هزینه‌های تعمیر و نگهداری
آسیب‌دیدگی کابل‌ها به دلیل خمش نامناسب می‌تواند هزینه‌های تعمیر یا تعویض را افزایش دهد و در پروژه‌های بزرگ خسارات سنگینی وارد کند.
4. استانداردهای زاویه خمش کابل‌ها
برای هر نوع کابل، استانداردهای خاصی تعریف شده است که شعاع خمش مجاز را مشخص می‌کند. برخی از این استانداردها عبارتند از:
- IEC 60364: که شعاع خمش کابل‌ها را در کاربردهای مختلف برق مشخص می‌کند.
- ANSI/TIA: که بیشتر برای کابل‌های فیبر نوری و مخابراتی کاربرد دارد.
- توصیه‌های سازندگان کابل: بسیاری از تولیدکنندگان مشخصات دقیقی برای شعاع خمش کابل‌های خود ارائه می‌دهند که باید هنگام نصب رعایت شود.
5. روش‌های نصب برای رعایت زاویه خمش
برای اطمینان از رعایت زاویه خمش مناسب، می‌توان از روش‌ها و ابزارهای زیر استفاده کرد:
- سینی‌ها و کانال‌های کابل: استفاده از سینی‌های مناسب که از خم‌شدن بیش از حد کابل جلوگیری می‌کنند.
- قرقره‌های نصب: در هنگام کشیدن کابل‌ها از قرقره‌هایی با شعاع مناسب استفاده شود.
- ابزارهای اندازه‌گیری: استفاده از ابزارهایی که شعاع خمش را به‌دقت اندازه‌گیری می‌کنند.
6. نکات ویژه برای کابل‌های فیبر نوری
کابل‌های فیبر نوری به دلیل حساسیت بالا نیازمند دقت بیشتری هستند. خم‌شدن بیش از حد می‌تواند باعث شکست هسته نوری و از بین رفتن انتقال اطلاعات شود. استانداردهای رایج برای این کابل‌ها معمولاً زاویه خمش را حداقل 15 برابر قطر کابل تعیین می‌کنند.
نتیجه‌گیری
زاویه خمش کابل‌ها نقش بسیار مهمی در نصب، عملکرد و طول عمر سیستم‌های برقی و مخابراتی دارد. رعایت استانداردها و دستورالعمل‌های مربوط به شعاع خمش می‌تواند از آسیب‌های فیزیکی، افت عملکرد، و هزینه‌های اضافی جلوگیری کند. با استفاده از تجهیزات مناسب و آموزش پرسنل در زمینه اصول نصب کابل، می‌توان از مشکلات احتمالی ناشی از خمش نادرست جلوگیری کرد و بهره‌وری سیستم‌های الکتریکی را به حداکثر رساند.
