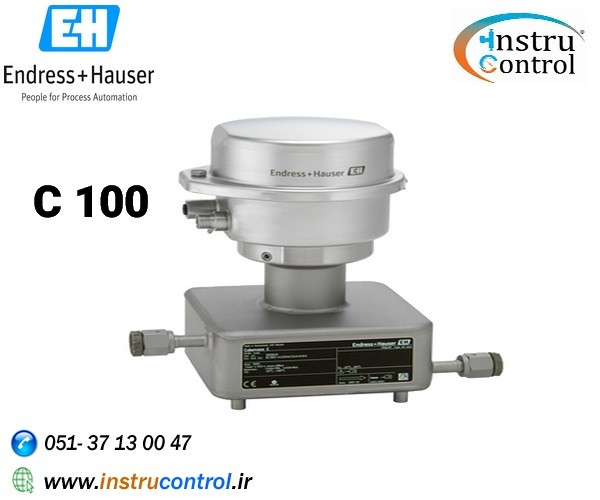

مس فلومتر کوریولیس مدل Cubemass C 100
سنسور جمع و جور برای کمترین مقدار با یک ترانسمیتر فوق العاده جمع و جور
معرفی
Cubemass C سنسور ایده آل برای اندازه گیری کمترین سرعت جریان ، دکلهای آزمایشی و رباتیک صنعتی است. نه فشار زیاد و نه شرایط جریان متناوب دقت آن را به
خطر نمی اندازند. فرستنده فوق العاده جمع و جور عملکرد کاملی را در کوچکترین رد پا ارائه می دهد و یکپارچه سازی سیستم را بدون درز امکان پذیر می کند. فناوری Heartbeat
قابلیت اطمینان اندازه گیری و راستی آزمایی سازگار را تضمین می کند.
ویژگی ها
صرفه جویی در فضا - طراحی جمع و جور تک لوله
کمتر از نقاط اندازه گیری فرآیند - اندازه گیری چند متغیره (جریان ، چگالی ، دما)
مناسب برای لغزش - حسگر سبک
فرستنده در صرفه جویی در فضا - عملکرد کامل
صرفه جویی در وقت محلی و بدون نرم افزار و سخت افزار اضافی - وب سرور یکپارچه
تأیید صحت یکپارچه - فناوری Heartbeat
اندازه گیری دقیقترین مقدار مایعات و گازها
مشخصات فنی ( مایعات ، گاز ، چگالی )
اصل اندازه گیری
کوریولیس
عنوان محصول
سنسور جمع و جور برای کمترین مقدار با یک فرستنده فوق العاده جمع و جور. اندازه گیری دقیقترین مقدار مایعات و گازها.
ویژگی های سنسور
نصب صرفه جویی در فضا - طراحی جمع و جور تک لوله. کمتر از نقاط اندازه گیری فرآیند - اندازه گیری چند متغیره (جریان ، چگالی ، دما). مناسب برای لغزش - حسگر سبک. قطر
اسمی: DN 1 تا 6 (¹⁄₂₄ تا ¹⁄₄ "). فشار فرآیند تا 400 بار (5800 psi).
ویژگی های فرستنده
فرستنده صرفه جویی در فضا - عملکرد کامل، صرفه جویی در وقت محلی و بدون نرم افزار و سخت افزار اضافی - وب سرور یکپارچه. تأیید صحت یکپارچه -
فناوری Heartbeat. محکم تر ، محفظه فرستنده فوق العاده جمع و جور. بالاترین درجه حفاظت: IP69.
دامنه قطر اسمی
DN 1 تا 6 (از ¹⁄₂₄ تا ¹⁄₄ )
متریال استفاده شده
لوله اندازه گیری: 1.4539 (904 لیتر)
اتصال: 1.4539 (904L) 1.4404 (316 / 316L)
متغیرهای اندازه گیری شده
جریان جرم ، چگالی ، دما ، جریان حجم ، جریان حجم اصلاح شده ، چگالی مرجع ، غلظت
حداکثر خطای اندازه گیری
جریان جرم (مایع): ± 0.1
جریان حجم (مایع): ± 0.1
جریان جرم (گاز): ± 0.5٪
تراکم (مایع): 0.0005 ± g / cm3
محدوده اندازه گیری
0 تا 1000 کیلوگرم در ساعت (0 تا 37 پوند در دقیقه)
حداکثر فشار فرآیند
PN 40 ، کلاس 300 ، 10K ، 400 بار (5800 psi)
دامنه دمای متوسط
–50 تا +205 درجه سانتیگراد (–58 تا +401 درجه فارنهایت)
محدوده دمای محیط
استاندارد: –40 تا +60 درجه سانتیگراد (–40 تا +140 درجه فارنهایت)
سفارشی: -50 تا +60 درجه سانتیگراد (-58 تا +140 درجه فارنهایت)
مواد محفظه سنسور
1.4301 (304) ، مقاوم در برابر خوردگی
متریال ترانسمیتر
جمع و جور: AlSi10Mg ، پوشش داده شده
جمع و جور / فوق العاده جمع و جور: 1.4301 (304)
درجه محافظت
استاندارد: محفظه IP66 / 67 ، نوع 4X
نمایش / عملکرد
صفحه نمایش 4 خطی با نور پس زمینه موجود است (بدون عملیات محلی)
پیکربندی از طریق مرورگر وب و ابزارهای عملیاتی امکان پذیر است
خروجی ها
4‐20 میلی آمپر HART (فعال)
پالس / فرکانس / خروجی سوئیچ (منفعل)
ورودی ها
هیچ یک
ارتباطات دیجیتال
HART ، Modbus RS485 ، EtherNet / IP ، PROFIBUS DP ، PROFINET
منبع تغذیه
DC 20 تا 30 ولت
تاییدیه منطقه خطرناک
ATEX ، IECEx ، cCSAus ، INMETRO ، NEPSI
ایمنی محصول
CE ، C-Tick
تأییدیه ها و گواهینامه های اندازه گیری
کالیبراسیون انجام شده در امکانات کالیبراسیون معتبر (با توجه به ISO / IEC 17025)
فناوری ضربان قلب مطابق با الزامات قابل اندازه گیری برای ردیابی مطابق با ISO 9001: 2015 - بخش 7.1.5.2 a (تأیید TÜV SÜD)
تأییدیه های فشار و گواهینامه ها
CRN
گواهینامه های متریال
3.1 متریال
