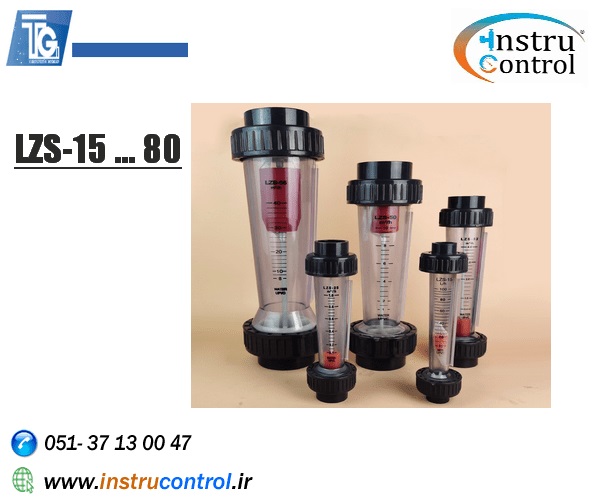

روتامتر جورج فیشر
در این پست ابتدا به معرفی ساختار و کاربرد روتامتر می پردازیم و در ادامه کاربرد و ویژگی های فنی روتامتر جورج فیشر را بررسی می کنیم.
روتامتر وسیله ای است که مقدار جریان گاز یا مایع را در یک لوله اندازه گیری می کند. Karl Kueppers در سال ۱۹۰۸ روتامتر را اختراع کرد، که از آن زمان تا کنون در سیستم های مختلفی نصب شده است.
روتامتر شامل لوله ای میشود، که معمولا از شیشه ساخته شده و شی شناوری که به اسم float شناخته می شود. شناور معمولا چگالی بیشتری از ماده ای که در آن قرار می گیرد دارد و در قسمتی بین سطح و پایین ظرف قرار می گیرد.
با عبور سیال (مایع یا گاز) از لوله، شناور به سمت بالا در لوله حرکت می کند. در شرایط عادی نیروی گرانش باعث سقوط شناور در روتامتر می شود. شناور با توجه به مقدار جریان سیال در لوله، در سطح خاصی از لوله قرار می گیرد.
با مدرج کردن و علامت گذاری لوله، می توان اندازه دقیق جریان با توجه به مکان شناور در لوله تعیین کرد.
کاربرد روتامتر در صنعت
روتامتر را در سیستم هایی که مایع یا گاز از طریق خط لوله انتقال پیدا می کند، می توان نصب کرد. به عنوان مثال در خطوط انتقال نفت برای اندازه گیری فلوی نفت از روتامتر استفاده می شود.
روتامترهای قابل حمل (Portable) برای اندازه گیری جریان سیال در رودخانه ها، اقیانوس ها و جو (اتمسفر) و… به کار می روند.
مزایای نصب روتامتر در سیستم
نصب آسان
قیمت نسبتا ارزان
عدم نیاز به نیروی خارجی برای راه اندازی
قابلیت حمل آسان
طراحی بهینه و مناسب
معایب نصب روتامتر در سیستم
ساخت شیشه روتامتر از مواد شفاف تا کاربر امکان دیدن شناور در لوله را داشته باشد.
الزام نصب عمودی روتامتر در سیستم به دلیل وابستگی به گرانش
قابل اعتماد برای مواد مشخص و در دماهای خاص (برای اندازه گیری جریان سیالهای متفاوت باید از روتامترهای متفاوتی استفاده شود)
روتاریمتر فیشر
روتامترهای جرج فیشر را برای نصب در سیستم های لوله کشی صنعتی می توان به کار برد. این مدل روتامترها را در صنایع متنوعی به صورت رزوه ای می توان نصب کرد.
مزایای نصب روتامتر فیشر
بدون نیاز به منبع خارجی
اندازه گیری فلو محدوده ۲٫۵l/h تا ۳۰۰۰۰l/h
خواندن آسان مقادیر
کاربردهای روتاری متر فیشر
صنایع غذا و نوشیدنی
صنایع کشتیرانی
صنعت خودرو
تصفیه آب صنعتی
ویژگی های فنی
مدل
SK 10
SK 11
SK 12
SK 18
SK 20
SK 21
SK 29
SK 40
SK 72
محدوده اندازه گیری
رنج اندازه گیری روتامترهای جرج فیشر موجود بر حسب واحد اندازه گیری L/h
۵۰ … ۵۰۰
۱۰۰ … ۱۰۰۰
۱۵۰ … ۱۵۰۰
۲۰۰ … ۲۰۰۰
۳۰۰ … ۳۰۰۰
۶۰۰ … ۶۰۰۰
۲۰۰۰ … ۲۰۰۰۰
اندازه
این روتامترها به صورت رزوه ای قابل نصب هستند. اندازه روتامترهای موجود به ترتیب عبارتند از:
۱″ small
۱″ big
۱ ۱/۲″
۲″
۲ ۱/۲″
متریال
تیوب
PVC-U,PVDF
شناور
PVDF, PTFE
End stops
PVDF
آب بندی رزوه
PVC-U (PP, PVDF, ABS)
O-ring
EPDM (FPM)
