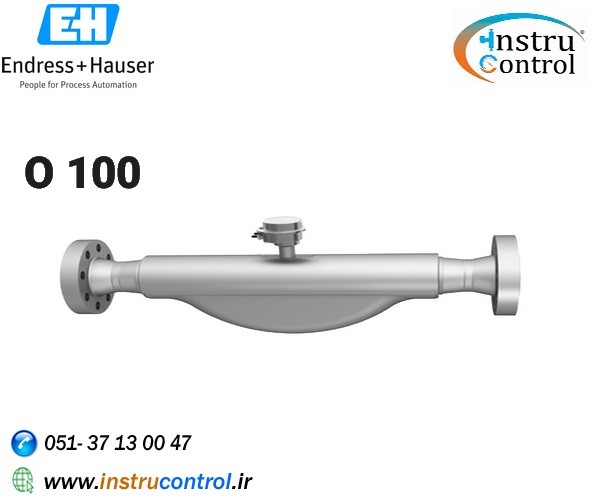

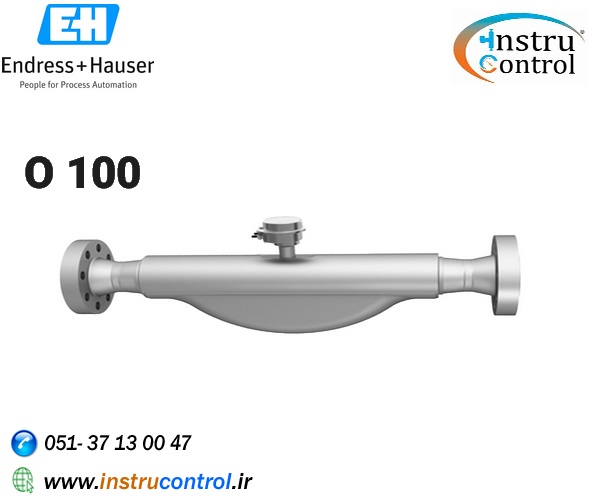

مس فلومتر کوریولیس مدل Promass O 100
جریان سنج فشار قوی و با یک ترانسمیتر فوق العاده جمع و جور
معرفی
Promass O برای دقت بالای مایعات و گازها در بالاترین فشار فرآیند در صنعت نفت و گاز طراحی شده است. سنسور برای شرایط دریایی کاملاً مناسب و مقاوم در برابر ترک
خوردگی است. Promass O 100 با فرستنده فوق العاده جمع و جور خود در کوچکترین رد پا عملکرد کاملی را ارائه می دهد و بنابراین یکپارچه سازی سیستم یکپارچه را
امکان پذیر می کند. فناوری heartbeat ایمنی فرآیند را همیشه تضمین می کند.
در یک نگاه
حداکثر خطای اندازه گیری
جریان جرم (مایع): ± 0.1% (استاندارد) ، 0.05٪ (سفارشی)
جریان حجم (مایع): ± 0.1%
جریان جرم (گاز): 0.35%
چگالی(مایع): 0.0005 ± g / cm³
محدوده اندازه گیری
0 تا 800000 کیلوگرم در ساعت (0 تا 29400 پوند در دقیقه)
دامنه دمای متوسط
-40 تا +205 درجه سانتی گراد (-40 تا +401 درجه فارنهایت)
حداکثر فشار فرآیند
PN 250 ، کلاس 1500
متریال استفاده شده
لوله اندازه گیری: دوبلکس 25Cr (سوپر دوبلکس) ، 1.4410 (UNS S32750)
اتصال: 25Cr دوبلکس (Super Duplex) ، 1.4410 (F53)
ویژگی ها
حداکثر ایمنی - بالاترین مقاومت در برابر ترک خوردگی در برابر تنش
فرآیند نقطه اندازه گیری کمتر - اندازه گیری چند متغیره (جریان، چگالی، دما)
نیازهای اجرا بدون ورودی / خروجی - صرفه جویی در فضا نصب و راه اندازی
صرفه جویی در فضا فرستنده - قابلیت های کامل در کوچکترین نشانه
وب سرور یکپارچه - صرفه جویی در زمان عملیات محلی بدون نرم افزار اضافی و سخت افزار
تأیید صحت یکپارچه - فناوری heartbeat
کاربرد ها
اصل اندازه گیری مستقل از خواص سیال فیزیکی مانند ویسکوزیته یا چگالی
برای دقت برتر در بالاترین فشار فرآیند ، کاملاً مناسب برای شرایط دریایی
خواص دستگاه
لوله اندازه گیری در 25Cr دوبلکس ، 1.4410 (UNS S32750)
فشار فرآیند تا PN 250 (کلاس 1500)
قطر اسمی: DN 80 تا 150 (3 تا 6 ")
مقاوم، فوق العاده فشرده ترانسمیتر
محافظت در برابر نفوذ بالا: IP69Kم
صفحه نمایش های محلی در دسترس
مشخصات فنی
اصل اندازه گیری
کوریولیس
دامنه قطر اسمی
DN 80 تا 150 (3 تا 6 )
متریال استفاده شده
لوله اندازه گیری: دوبلکس 25Cr (سوپر دوبلکس) ، 1.4410 (UNS S32750)
اتصال: 25Cr دوبلکس (Super Duplex) ، 1.4410 (F53)
متغیرهای اندازه گیری شده
جریان جرم ، چگالی، دما ، جریان حجم ، جریان حجم اصلاح شده (جداول API) ، تراکم مرجع ، غلظت
حداکثر خطای اندازه گیری
جریان جرم (مایع): ± 0.1 (استاندارد) ، 0.05٪ (سفارشی)
جریان حجم (مایع): ± 0.1
جریان جرم (گاز): ± 0.35٪
چگالی(مایع): 0.0005 ± g / cm³
محدوده اندازه گیری
0 تا 800000 کیلوگرم در ساعت (0 تا29400 پوند در دقیقه)
حداکثر فشار فرآیند
PN 250 ، کلاس 1500
دامنه دمای متوسط
-40 تا +205 درجه سانتی گراد (–40 تا +401 درجه فارنهایت)
محدوده دمای محیط
استاندارد: –40 تا +60 درجه سانتیگراد (–40 تا +140 درجه فارنهایت)
سفارشی: -50 تا +60 درجه سانتیگراد (-58 تا +140 درجه فارنهایت)
مواد محفظه سنسور
1.4404 (316L) ، بالاترین مقاومت در برابر خوردگی
متریال ترانسمیتر
جمع و جور: AlSi10Mg ، پوشش داده شده
جمع و جور / فوق العاده جمع و جور: 1.4404 (316 لیتر)
درجه محافظت
استاندارد: محفظه IP66 / 67 ، نوع 4X
گزینه: IP69
نمایش / عملکرد
صفحه نمایش 4 خطی با نور پس زمینه موجود است.
پیکربندی از طریق مرورگر وب و ابزارهای عملیاتی امکان پذیر است
خروجی ها
4‐20 میلی آمپر HART (فعال)
پالس / فرکانس / خروجی سوئیچ (غیرفعال)
ورودی ها
هیچ یک
ارتباطات دیجیتال
HART ، Modbus RS485 ، EtherNet / IP ، PROFIBUS DP ، PROFINET
منبع تغذیه
DC 20 تا 30 ولت
مصوبات منطقه خطرناک
ATEX ، IECEx ، cCSAus ، INMETRO ، NEPSI ، EAC
ایمنی محصول
مارک CE ، C-Tick ، EAC
تأییدیه ها و گواهینامه های اندازه گیری
کالیبراسیون انجام شده در امکانات کالیبراسیون معتبر (با توجه به ISO / IEC 17025) ،
فناوری heartbeat مطابق با الزامات قابل اندازه گیری برای ردیابی مطابق با ISO 9001: 2015 - بخش 7.1.5.2 a (تأیید TÜV SÜD)
تأییدیه ها و گواهینامه های دریایی
تأیید LR ، تأیید DNV GL ، تأیید ABS ، تأیید BV
تأییدیه های فشار و گواهینامه ها
ED ، CRN ، AD 2000
گواهینامه های متریال
3.1 متریال
NACE MR0175 / MR0103 ، PMI ؛ تست جوشکاری به EN ISO ، ASME ، NORSOK
