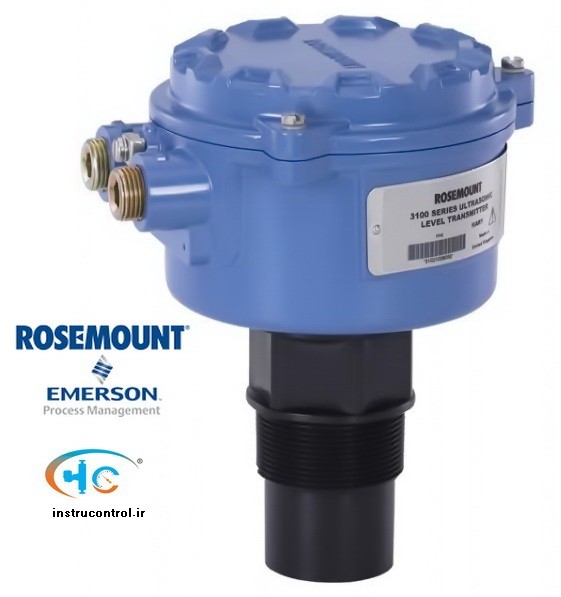

ترانسمیتر سطح آلتراسونیک مدل 3100
معرفی ترانسمیتر سطح
روزمونت سری 3100،یک ترانسمیتر اندازه گیری سطح مایعات به صورت غیر تماسی می باشد که بر پایه تکنولوژی آلتراسونیک کار می کند.تکنولوژی
آلتراسونیک یکی از راه حل های مناسب در بیشتر مایعات می باشد.
این خانواده از روزمونت دارای سه مدل 3102،3101 و 3105 بوده که در زیر مشخصات و کاربرد هر کدام مشخص شده است:
سیگنال خروجی
صحت اندازه گیری تحت شرایط مرجع
کاربرد
رنج اندازه گیری
مدل
4-20mA
5 mm < 1m
± 0.5% reading > 1m
اندازه گیری سطح
8 متر
3101
4-20mA HART
2,5 mm < 1m
±0.25% > 1m
اندازه گیری سطح،حجم مخزن و دبی حجمی
11 متر
3102
4-20mA HART
EX
2,5 mm < 1m
±0.25% > 1m
اندازه گیری سطح،حجم مخزن و دبی حجمی
11 متر
3105
اساس کار ترانسمیترهای سطح آلتراسونیک ( توضیح بیشتر)
سیگنال های پالس آلتراسونیک از سمت فرستنده که عمدتا یک کریستال پیزو الکتریک می باشد ارسال می شوند و پس از برخورد با سطح
سیال،منعکس یا اصطلاحا اکو شده و به سمت فرستنده باز می گردند.ترانسمیتر یا همان فرستنده با محاسبه اختلاف زمان بین امواج ارسالی و امواج
دریافتی و همچنین با داشتن سرعت صوت در هوا و ارتفاع مخزن،فاصله تا سطح سیال را محاسبه می کند.با اندازه گیری اختلاف زمان متغیرهایی
مانند سطح سیال،حجم سیال موجود در مخزن و دبی حجمی عبوری در کانال های باز را می توان بدست آورد.
بدلیل حذف اثرات دما و برای افزایش دقت در بعضی از مدل ها از جبران ساز خودکار دما نیز استفاده می شود.این جبران ساز به صورت پیوسته دمای
اطراف ترانسمیتر را اندازه گیری کرده و سرعت صوت در هوا را با توجه به جدول Look Up تخمین می زند.
در سری 3100،مدل های 3102 و 3105 مجهز به ترمینال اتصال سنسور دما می باشند.
کاربردها ترانسمیتر آلتراسونیک مدل 3100
♦ اندازه گیری سطح در مخازن ذخیره
♦ اندازه گیری دبی حجمی در کانال های باز (Open Channel Flume)
♦ اندازه گیری سطح در مخازن Reservoir
♦ اندازه گیری سطح در چاهک های فاضلاب
امکان انجام تنظیمات در سطح فیلد با استفاده از کلید های موجود بر روی صفحه کلید
روزمونت سری 3100 علاوه بر داشتن کلید به صورت Built-in در روی صفحه کلید،امکان انجام تیونینگ،یکپارچه سازی،تشخیص عیب و ... را با پروتکل
هارت و نرم افزار پیشرفته خود دارا می باشد.
نصب ترانسمیتر التراسونیک 3100 بر روی مخزن
