اسلیپ رینگ (slip ring) یک وسیله الکترومکانیکی است که امکان انتقال سیگنال های برق و الکتریکی را از حالت ایستا به ساختار چرخشی فراهم می کند. اسلیپ رینگ می تواند درهر سیستم الکترومکانیکی که در هنگام انتقال جریان یا سیگنال نیاز به چرخش دارد مورد استفاده قرار گیرد. این کار می تواند عملکرد مکانیکی را بهبود بخشد، عملکردهای سیستم را ساده کرده و سیمهای آسیب پذیر را که از اتصالات متحرک آویزان هستند کاهش دهد.

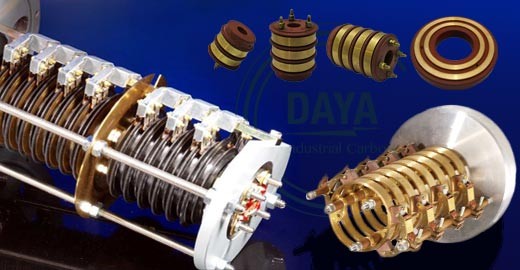

اسلیپ رینگ (Slip Ring) چیست؟
اسلیپ رینگ (Slip Ring) یک وسیله الکترومکانیکی (Electromechanical) است که بوسیله آن می توان سیگنال های فرمان و قدرت را از یک بخش دورانی به بخش ثابت منتقل نمود. با استفاده از اسلیپ رینگ می توان علاوه بر بهبود عملکرد سیستم، از استهلاک، خرابی و پیچش سیم ها حول محور دورانیاجتنابنمود. اسلیپرینگدرصنایعبهنامهایدیگرازقبیلمفصلدورانیالکتریکی (Rotary Electrical Joint)، کلکتور دورانی الکتریکی و همچنین کانتکتور دورانی الکتریکی شناخته می شود. بسته به نوع و تعداد سیم های سیگنال فرمان و قدرت؛ ابعاد، دقت و قیمت اسلیپ رینگ ها متفاوت است.
.
اسلیپ رینگ هالو شفت (سوراخ دار)
این دسته، اسلیپ رینگ های سوراخ دار یا هالو شفت هستند که در اغلب موارد برای انتقال انواع جریان و توان استفاده می شود؛ این اسلیپ رینگ‌ها با یک سوراخ سرتاسری به یک شفت چرخان که از طریق نیرو های هیدرولیکی یا پنوماتیکی دوران می کند، متصلمی‌شوند.
اسلیپ رینگ های استوانه ای سوراخ راه به در از انواع عمومی اسلیپ رینگ ها هستند که در آن شافت متحرک به بخش متحرک متصل می شود و هوزینگ اسلیپ رینگ به بخش ثابت اتصال دارد
ویژگی های اسلیپ رینگ هالو شفت (Hollow Shaft Slip rings or Through Bore Slip Ring):
• استفاده از تکنولوژی فایبر براش (Fiber Brush)، این تکنولوژی مزیت های متعددی نسبت به انواع معمولی اسلیپ رینگ دارد امتیاز آن تماس کمتری است که نسبتبهانواعمعمولیاسلیپرینگ دارد.
• اندازه قطر سوراخ بین ۱۲.۷ تا ۳۰۰ میلی متر.
• از تولیدات استاندارد و معمول که آمادگی ساخت و فروش وجود دارد.
• رینگ یا حلقه اصلی اسلیپ رینگ، پوشش طلا دارد و براش های انتقالجریان وتوانازآلیاژطلاهستند.
• امکان انتقال جریان و توان.
• در صورت نیاز به تعویض رینگ یدکی برای فروش موجود است.
اسلیپ رینگ های جدا شونده یا اسپیلیت (Split slip rings)
یکی از انواع اسلیپ رینگ های هالو شفت، مدل جداشونده آن یا اسپیلیت اسلیپ رینگ (Split slip rings) می باشد. اسپیلیت اسلیپ رینگ ها می توانند تا چندین متر قطر داخلی داشته باشند. این مدل اسلیپ رینگ ها معمولا از ۲ یا ۴ قسمت ساخته شده اند که در محل نصب به هم متصل می شوند. اسلیپ رینگ های با قطر بسیار بزرگ در تجهیزات بارگیری مواد فله ای مورد استفاده قرار می گیرند.
اسلیپ رینگ فلنج دار سری MG
سری MG از اسلیپ رینگ ها محصول شرکت موفلون (Moflon)، اسلیپ رینگ های فلنج دار هستند؛ این نامگذاری برای اسلیپ رینگ های دارای فلنج اتصال بسیار معمول است.
خصوصیات:
• بدون سوراخ می باشند.
• در مقایسه با نوع مشابه سوراخ دار، اسلیپرینگباقطرخارجییکسان می تواند، جریان بالاتر و توان بیشتری را انتقال دهد.
• فضای داخلی بزرگ باعث شده است که این سری از محصولات به سادگی با سیم پیچی داخلی و محفظه خاص ساخته شوند.
• استحکام و قابلیت اطمینان بالایی دارند.
• سری MG شرکت موفولن غالبا برای سیگنال های حساس سفارشی و سیگنال های رمز گذاری شده مورد استفاده قرار می گیرند.
کاربرد:
کاربرد رایج اسلیپ رینگ های فلنج دار در ماشین آلات مرسوم، ماشین آلات ساخت و ساز و رادار ها می باشد.
البته ناگفته نماند که انواع زیادی از اسلیپ رینگ ها نحوه اتصال آنها به صورت فلنجی می باشد و فقط نحوه اتصال آن را از انواع دیگر اسلیپ رینگ ها متمایز نمی کند.
