ماژول لرن – ۳۱۵مگاهرتز و ۴۳۳ مگاهرتز
مشخصات:
-ابعاد : ۲۶mm*17mm
-ولتاژ کاری : ۳.۳v-5v
-قابلیت کار با گیرنده های ۳۱۵Mhz و ۴۳۳Mhz
-شناختن ریموتهای لرن (Learning Code) و همچنین کد ثابت (Fixed Code)
-ذخیره ۳۱ ریموت با کدهای متفاوت در حافظه
-دارای مد لحظه ای (Moment) و دائم (Latch)
-قابلیت پاک نمودن حافظه
-شناختن ریموت با آیسیهای BSI1430، EV1527، PT2262 و …
نحوه لرن کردن ریموت:
پایه Lrn را به مدت ۳ ثانیه به GND متصل نموده، سپس LED شروع به چشمک زدن (۱۰ مرتبه) می نماید در این حالت یکی از دکمه های ریموت را فشرده، LED به مدت ۱ ثانیه ثابت روشن می ماند و سپس خاموش می شود. در این زمان ریموت در حافظه ماژول ذخیره می گردد.
نحوه پاک کردن ریموت ها از حافظه:
پایه Clr را به مدت ۳ ثانیه به GND متصل نموده، سپس LED به مدت ۱ ثانیه ثابت روشن می ماند و سپس خاموش می شود.
در این زمان کل حافظه ماژول پاک می گردد.

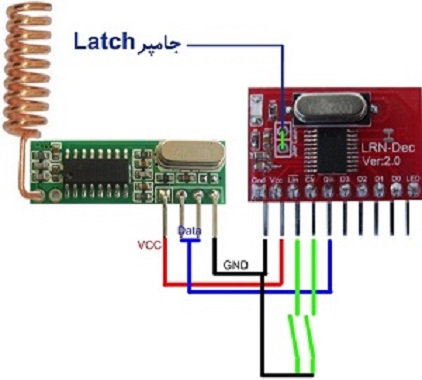

نحوه اتصال ماژول به گیرنده:
ماژول لرن 315 مگاهرتز
ماژول لرن ۴۳۳ و ۳۱۵ مگاهرتز
در صورتی که به جای آنتن از سیم استفاده میکنید، اگر ماژول گیرنده ۳۱۵Mhz می باشد بهتر است طول سیم آنتن ۲۴ سانتیمتر و اگر ماژول گیرنده۴۳۳Mhz می باشد بهتر است طول سیم آنتن ۱۷ سانتیمتر باشد.
در صورت نیاز به حالت دائمی جامپر Latch را با سیم اتصال کوتاه نمایید.
