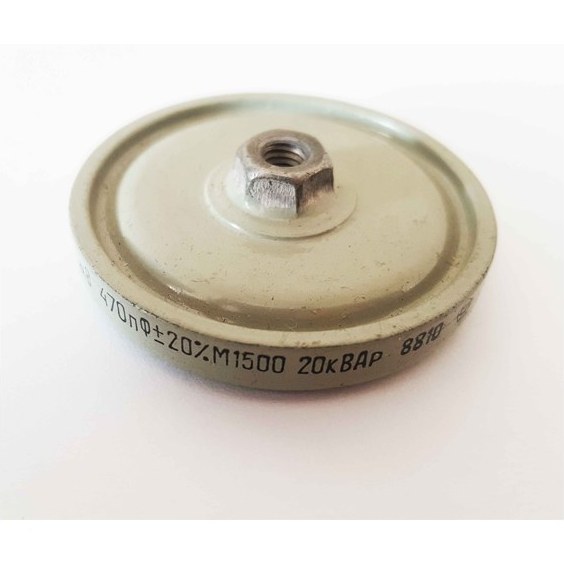

هارموند الکتریک تامین کننده انواع خازن های بشقابی ، دیسکی از جنس سرامیکی روسی با رنج های مختلف در ایران میباشد.
شماره تماس : 09216019791
خازن سرامیکی نوعی خازن است که از مواد سرامیکی به عنوان دی‌الکتریک استفاده می‌کند. این خازن‌ها به دلیل ساختار ساده و مواد اولیه ارزان، در بسیاری از مدارات الکترونیکی مورد استفاده قرار می‌گیرند. خازن‌های سرامیکی معمولاً از دو صفحه فلزی و یک لایه دی‌الکتریک سرامیکی تشکیل شده‌اند که می‌تواند به صورت چندلایه نیز طراحی شود.
خازن بشقابی یا خازن سرامیکی دیسکی (Disc Capacitor) نوعی از خازن‌های غیرقطبی (Non-polarized) است که به شکل یک دیسک扁 و دایره‌ای ساخته می‌شود. این نوع خازن‌ها عمدتاً از مواد سرامیکی به عنوان دی‌الکتریک استفاده می‌کنند و به دلیل اندازه کوچک و قیمت پایین، در مدارهای الکترونیکی رایج هستند.
ویژگی‌های خازن بشقابی:
غیر قطبی است (می‌توان آن را در هر جهتی در مدار قرار داد)
معمولاً دارای ظرفیت کم از چند پیکوفاراد (pF) تا چند میکروفاراد (µF)
ولتاژ کاری محدود (معمولاً تا چند صد ولت)
مناسب برای مدارهای فرکانس بالا و نویزگیری
پایداری حرارتی نسبتاً پایین نسبت به خازن‌های فیلمی یا الکترولیتی
موارد کاربرد:
فیلتر کردن سیگنال‌های نویز
کوپلینگ و دیکوپلینگ در مدارهای فرکانس بالا
تایمینگ در مدارهای نوسان‌ساز ساده
رنج ظرفیت خازن‌های بشقابی:
ظرفیت اسمیبه صورت عددیتوضیحچند پیکوفاراد1pF – 999pFرایج‌ترین کاربردها برای فیلتر کردن نویزچند نانوفاراد1nF – 999nFبرای کوپلینگ و کاربردهای فرکانس بالاتا چند میکروفاراد0.1µF – 1µFکمتر رایج در نوع بشقابی، ولی وجود دارد
???? رایج‌ترین مقادیر:
10pF
22pF
47pF
100pF
1nF (102)
10nF (103)
100nF (104)
1µF (105)
✅ رنج ولتاژ کاری:
ولتاژ اسمیتوضیح50Vرایج برای مدارهای دیجیتال و کم‌مصرف100Vبرای کاربردهای صنعتی سبک250Vبرای مدارهای AC یا کاربردهای صوتی500V – 1kVبرای مدارهای ولتاژ بالا و پالس‌ها
✅ ساختار خازن دیسکی:
دو صفحه فلزی (الکترود) که بین آن‌ها یک لایه سرامیک قرار دارد.
همه اجزا داخل یک قالب دایره‌ای فشرده و با روکش اپوکسی عایق شده‌اند.
پایه‌ها از دو طرف دیسک بیرون آمده‌اند.
کاربردهای رایج خازن دیسکی:
فیلتر کردن نویز در خطوط تغذیه (Decoupling)
کوپلینگ سیگنال بین مراحل تقویت‌کننده
مدارهای نوسان‌ساز و رزونانس (Oscillators)
فیلترهای فرکانس بالا (RF Filters)
محافظت در برابر نویز EMI/RFI
✅ نحوه خواندن مقدار خازن دیسکی:
روی خازن دیسکی معمولاً یک عدد سه رقمی نوشته شده:
مثال:
102 = 10 × 10² = 1000 pF = 1nF
104 = 10 × 10⁴ = 100,000 pF = 100nF
