هارموند الکتریک تامین کننده انواع ترموسوییچ قابلمه ای 15 درجه ، 17 درجه ، 18 درجه ، 20 درجه ، 25 درجه ، 35 ، 40 ، 46 ، 45 ، 57 ، 50 ، 63 ، 80 ، 90 ،100 ، 105 ، 110 ، 130 و ... و ترموسوییچ ریست شو 46 درجه ژاپنی و چینی ، ترموسوییچ 80 درجه ریست شو در ایران میباشد.
انواع ترموسوییچ به صورت دقیق‌تر:
۱. بر اساس نحوه عملکرد:
ترموسوییچ نرمال بسته (NC): در حالت عادی مسیر جریان بسته است؛ وقتی دما زیاد شود، مدار قطع می‌شود.
ترموسوییچ نرمال باز (NO): در حالت عادی مسیر جریان باز است؛ وقتی دما زیاد شود، مدار وصل می‌شود.
۲. بر اساس مکانیزم داخلی:
ترموسوییچ بی‌متال (Bimetallic Thermoswitch)
از دو فلز مختلف با ضریب انبساط حرارتی متفاوت ساخته شده که با گرم شدن، خم شده و کنتاکت را قطع یا وصل می‌کند.
ترموسوییچ ترمیستور (با سنسور NTC/PTC)
تغییر مقاومت با دما باعث کنترل رله یا سوئیچ الکترونیکی می‌شود (نوع نیمه‌رسانایی).
۳. بر اساس کاربرد:
ترموسوییچ خودرویی
برای کنترل فن رادیاتور یا قطع موتور در صورت گرمای زیاد.
ترموسوییچ صنعتی
روی بویلرها، کوره‌ها، پمپ‌ها برای حفاظت دمایی استفاده می‌شود.
ترموسوییچ خانگی
در لوازم خانگی مثل اتو، آبگرمکن، یا یخچال.
۴. بر اساس محدوده دمای کاری:
دمای پایین (مثلاً از ۰ تا ۶۰ درجه)
دمای متوسط (۶۰ تا ۱۵۰ درجه)
دمای بالا (بیشتر از ۱۵۰ درجه)
بسیار سوال عالی‌ای پرسیدی!

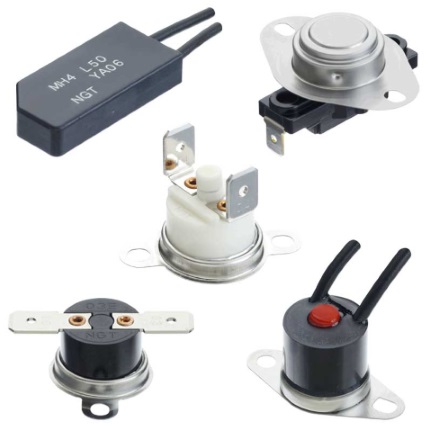

مدل‌های ظاهری ترموسوییچ خیلی متنوعه و بسته به کاربردشون طراحی‌های مختلف دارن.
اینم یه دسته‌بندی واضح:
۱. مدل دیسکی (Disc Type)
کوچک و گرد شبیه سکه.
خیلی رایج در اتوها، یخچال‌ها، آبگرمکن‌ها.
بدنه فلزی یا سرامیکی.
۲. مدل فشنگی یا سنسور میله‌ای (Probe Type)
یک میله یا لوله بلند (مثل فشنگ یا دماسنج).
مناسب فرو رفتن داخل مایعات یا گازها.
بیشتر در بویلرها، موتورهای صنعتی.
۳. مدل صفحه‌ای (Surface Mount)
به شکل یک صفحه تخت.
مستقیم به سطح یا بدنه دستگاه پیچ میشه.
کاربردش در گرمکن‌ها، تهویه‌ها، هیترها.
۴. مدل سیم‌دار (Wired Type)
ترموسوییچ با سیم‌های بلند بیرون زده.
برای نصب راحت‌تر در جاهای دورتر یا سخت‌تر.
معمولاً داخل محفظه‌های بسته یا موتورها استفاده میشه.
۵. مدل پایه‌دار (Terminal Type)
دارای پایه یا کانکتور مشخص برای اتصال راحت به مدار.
پایه‌ها ممکنه تیغه‌ای، پیچی یا فیشی باشن.
۶. مدل قابل ریست (Resettable)
روی خودش دکمه یا شاسی ریست داره.
ظاهر کمی بزرگ‌تر نسبت به دیسکی ساده.
یه نکته جالب:
برخی مدل‌ها ترکیبی از این ظاهرها دارن! مثلاً دیسکی سیم‌دار یا فشنگی قابل ریست هم ساخته میشه.
دوست داری برات چندتا عکس واقعی هم از این مدل‌های ظاهری بیارم ببینی راحت‌تر فرقشونو حس کنی؟
اگه خواستی هم میتونم بگم هر مدل بیشتر تو کجا کاربرد داره.
متوجه شدم، منظورت از "درجه‌های کاری" همون محدوده دمای عملکرد ترموسوییچ هست که خیلی مهمه.
یعنی ترموسوییچ در چه دمایی عمل می‌کند (قطع یا وصل می‌کند) و تا چه دمایی دوام می‌آورد.
بذار دقیق و مرتب برات توضیح بدم:
درجه‌های کاری ترموسوییچ‌ها معمولاً اینطوری دسته‌بندی میشه:
محدوده دماتوضیحکاربرد رایج۰°C تا ۴۰°Cدمای خیلی پایینیخچال، فریزر، سیستم‌های ضدیخ۴۰°C تا ۹۰°Cدمای پایینتهویه، آبگرمکن‌های کم‌حرارت۹۰°C تا ۱۳۰°Cدمای متوسطخودروها (کنترل فن رادیاتور)، موتورها۱۳۰°C تا ۱۸۰°Cدمای بالاسیستم‌های گرمایش صنعتی، بخاری برقی۱۸۰°C تا ۲۵۰°Cدمای خیلی بالاکوره‌ها، دستگاه‌های صنعتی سنگینبالاتر از ۲۵۰°Cویژه و خاصتوربین‌ها، تجهیزات فوق صنعتی
چند نکته مهم درباره‌ی درجه کاری:
نقطه عملکرد (Operating Point): دمایی که ترموسوییچ تغییر وضعیت میده.
تلورانس (Tolerance): ممکنه مثلاً ترموسوییچ ۹۰°C در واقع بین ۸۸ تا ۹۲ درجه عمل کنه.
بازیابی یا ریست (Reset Point): در بعضی مدل‌ها، دما باید چند درجه پایین‌تر بیاد تا ترموسوییچ دوباره به حالت اولیه برگرده.
حداکثر دمای تحمل (Max Temperature): دمایی که خود ترموسوییچ بدون آسیب دیدن میتونه برای مدت کوتاه تحمل کنه (مثلاً بعضیا تا ۳۰۰ درجه مقاومت دارن).
خلاصه:
ترموسوییچ رو باید حتماً بر اساس بازه دمایی مناسب برای دستگاه انتخاب کنی، چون انتخاب اشتباه باعث میشه یا اصلاً عمل نکنه یا خیلی زود خراب بشه.
دوست داری بدونی چطور میشه مثلاً یک ترموسوییچ ۹۰ درجه یا ۱۳۰ درجه رو تست کرد؟
(میتونم یه روش ساده تست با فندک و مولتی‌متر هم بهت یاد بدم اگه خواستی!)
عالیه، منظورت از "ترموسوییچ قابلمه‌ای" کاملاً مشخصه!
ترموسوییچ قابلمه‌ای (که بهش ترموسوییچ دیسکی یا ترموسوییچ فلزی سکه‌ای هم میگن) یه مدل خیلی رایج از ترموسوییچه که ظاهرش شبیه یه دیسک فلزی گرده، درست مثل یه قابلمه کوچیک برعکس.
مشخصات اصلی ترموسوییچ قابلمه‌ای:
شکل: دایره‌ای و تخت، معمولاً فلزی یا با کاور سرامیکی.
نوع عملکرد: قطع یا وصل مدار بر اساس دما (نرمال باز یا نرمال بسته).
نوع ریست: بعضیاش خودکار ریست میشن، بعضیا نیاز به ریست دستی دارن.
نصب: به وسیله دو تا پیچ یا پایه، روی سطح دستگاه محکم میشه.
بازه دمایی: معمولاً از ۳۰ درجه تا ۲۵۰ درجه سانتی‌گراد ساخته میشن.
تحمل ولتاژ و جریان: بستگی به مدل داره (مثلاً ۲۵۰V - 10A معمولیه).
کاربردهای ترموسوییچ قابلمه‌ای:
اتوهای بخار
آبگرمکن‌ها
هیترهای برقی
یخچال‌ها و فریزرها
موتورهای کوچک الکتریکی
دستگاه‌های تهویه هوا (HVAC)
شکل کلی:
وقتی دما به حد تنظیم شده رسید، صفحه فلزی داخلش خم میشه (چون بی‌متال داره)، و باعث میشه که کنتاکت باز یا بسته بشه.
یه نکته خیلی جالب:
اگر دمای دستگاه خیلی بالا بره و ترموسوییچ قابلمه‌ای درست کار نکنه، ممکنه دستگاه آسیب ببینه یا حتی آتش بگیره. به همین خاطر این قطعه کوچیک اهمیت خیلی زیادی تو ایمنی داره.
دوست داری نمونه‌های واقعی و مشخصات چند مدل معروف ترموسوییچ قابلمه‌ای رو هم برات بیارم؟

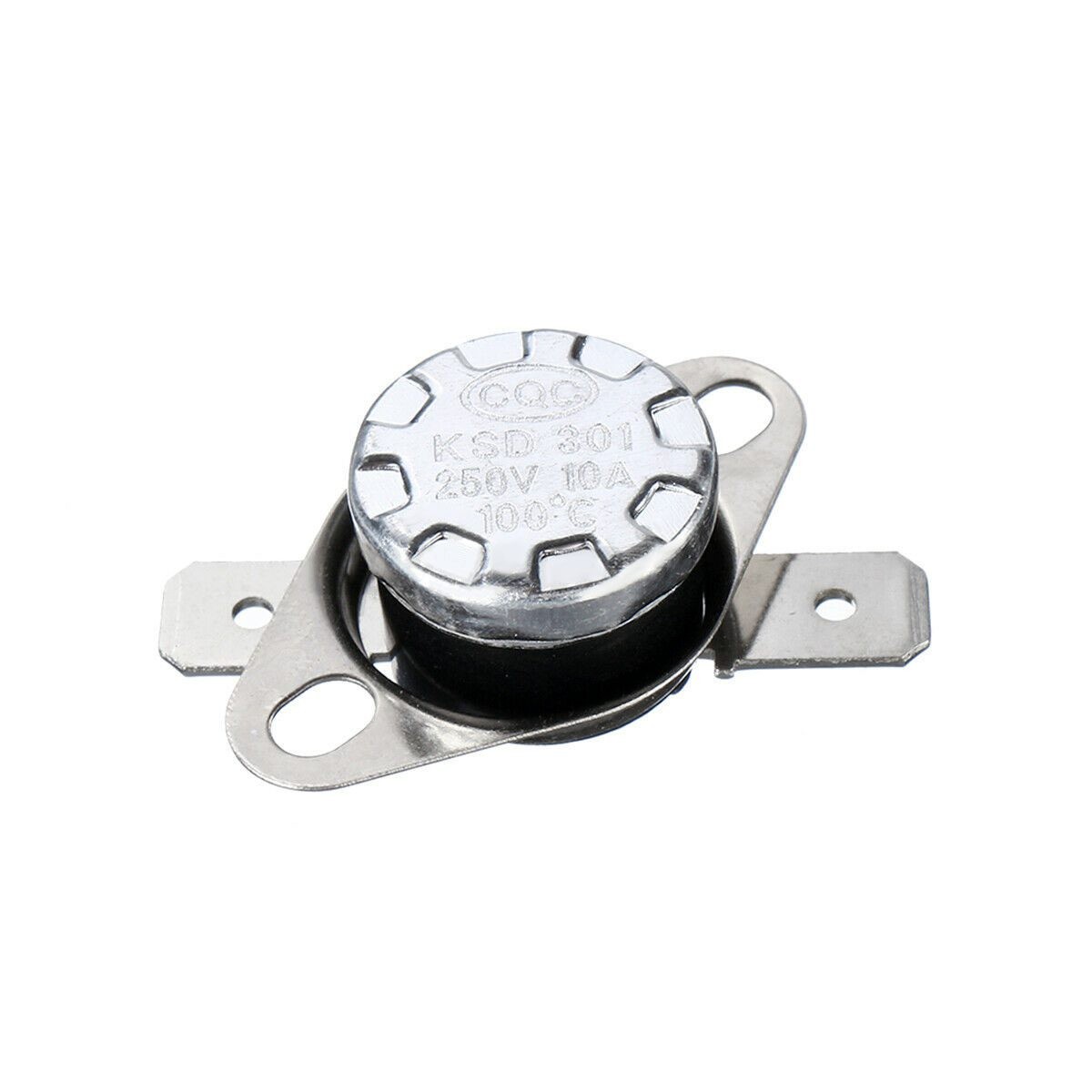

(مثلاً ترموسوییچ ۹۰ درجه مدل KSD301 که خیلی پرکاربرده.)
بخوای عکس هم میتونم برات بفرستم!
